Cad é Ribbon PV agus Conas a Dhéantar é?

Cad é ribín PV, agus conas a dhéantar é a mhonarú?

Ribín PVina seoltóir ríthábhachtach le haghaidh tarchur reatha laistigh de mhodúil fótavoltach sileacain criostalach. Go hiondúil déantar é as bunábhar copair ard-seoltaí a théann faoi phróisis rollta, annealaithe agus stánphlátála. Ag brath ar a n-iarratas, déantar ribíní PV a chatagóiriú go príomha i ribíní idirnaisc agus ribíní busbar.

Ceanglaíonn ribíní idirnasctha cealla gréine in aice láimhe, ag seoladh an sruth a ghineann na cealla chuig an teaghrán cille. Bailíonn ribíní Busbar, atá níos mó de ghnáth i méid, sruth ó na teaghráin chill agus dírigh sé chuig críochfoirt aschuir an mhodúil nó chuig an mbosca acomhal. Dá bhrí sin, bíonn tionchar díreach ag cruinneas tríthoiseach an ribín, díreach, aonfhoirmeacht sciath, agus airíonna meicniúla ar chobhsaíocht an phróisis sádrála agus ar iontaofacht fhadtéarmach an mhodúil.

Cén Fáth nach mór Sreang Copair a Rolladh isteach i Ribín Maol?

Ní féidir sreang copair bhabhta traidisiúnta a úsáid go díreach i modúil PV; éilíonn sé dífhoirmiúchán plaisteach chun a chruth trasghearrtha a athrú, ag athrú an ábhair ó phróifíl chruinn isteach i stiall árasán le cóimheas leithead-go-tiús beacht.

I dtáirgeadh ribín, ní hamháin gurb é príomhfheidhm an phróisis rollta ná "an sreang copair a leá", ach leithead cobhsaí, tiús, cáilíocht imeall agus maoile a bhaint amach trí dhífhoirmiú rialaithe. Is féidir le luaineachtaí leithead difear a dhéanamh ar ailíniú sádrála, bíonn tionchar ag tiús míchothrom ar chomhsheasmhacht friotaíochta leictreach, agus is féidir le neamhrialtachtaí foirceannadh agus plating stáin éagobhsaí a bheith mar thoradh ar dhroch-dhíreach.

Dá bhrí sin, éilíonn an próiseas rollta ribín PV rialú comhuaineach ar dhífhoirmiú ábhar, ar chomhordú teannas, ar iniúchadh tríthoiseach, agus ar cháilíocht an dromchla.

Próiseas Déantúsaíochta Ribín PV

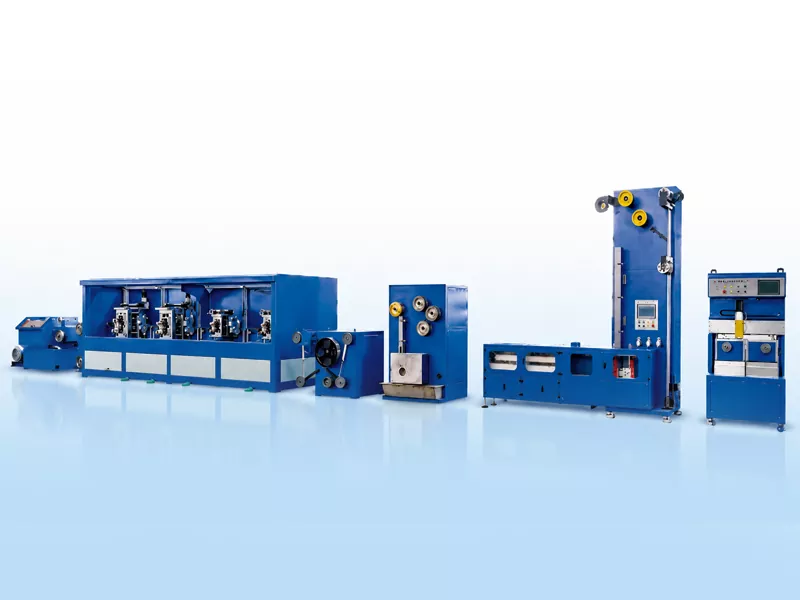

A tipiciúilLíne táirgeachta ribín PVúsáideann sreang copar saor ó ocsaigine TU1 mar amhábhar. Trí phróisis cosúil le líníocht sreang ilchéime, rolladh beachtas, annealing leanúnach, cóireáil flosc, plating stáin te-tumtha, agus foirceannadh uathoibríoch, baintear amach monarú leanúnach ribíní seoltacha cothrom stáinphlátáilte ó shreang chopair bhabhta.

Ó Copper Wire go Próiseas Déantúsaíochta Ribín PV

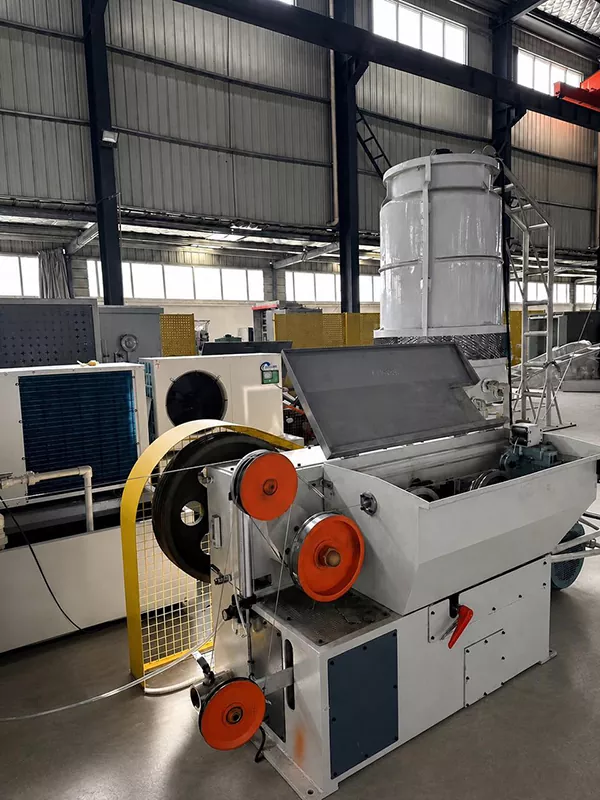

Meaisín Líníochta

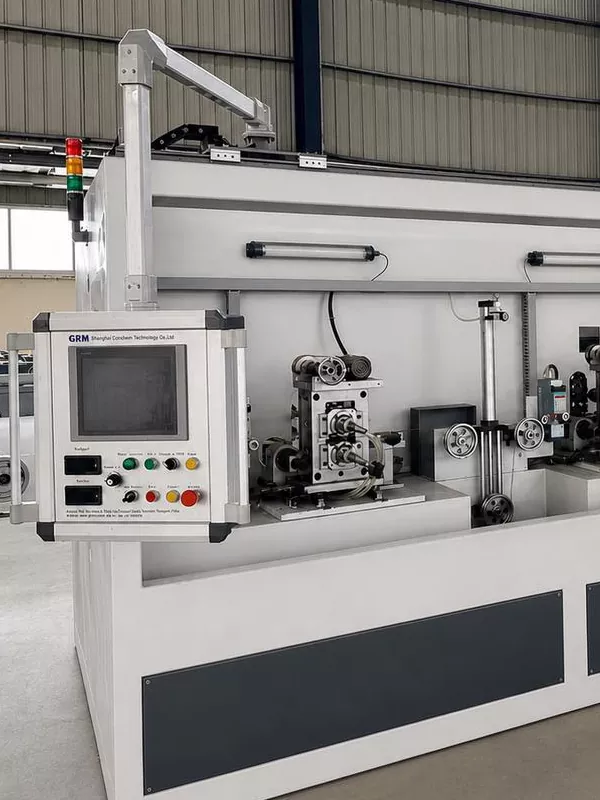

4 Seastán Rolla

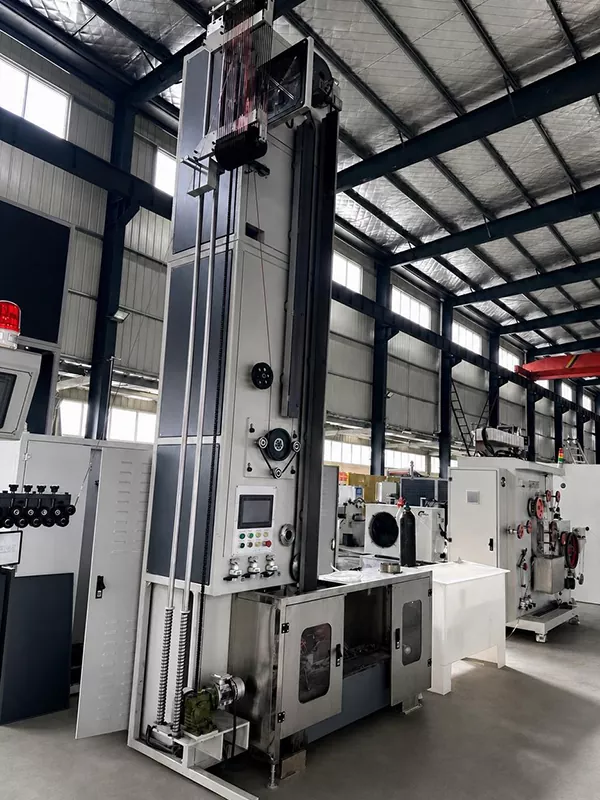

Annealing

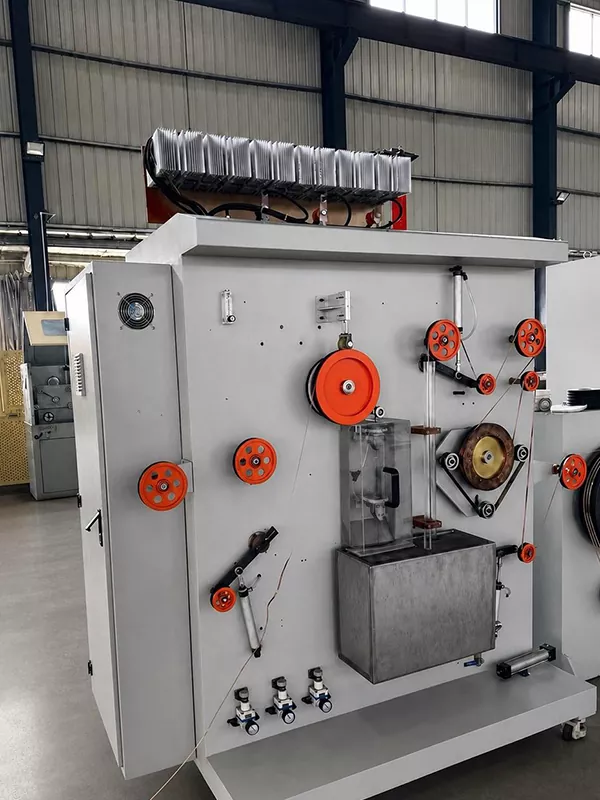

Cumhdach Stáin

Uathoibríoch Coil Chang

Glacadh le Beachtas

Sreangán Copar Babhta → Líníocht Sreang → Rollta Beachtais → Annealing → Cóireáil Flux → Plating Stáin te-tumtha → Foirceannadh Uathoibríoch

Príomhdhúshláin Déantúsaíochta

1. Rialú Leithead agus Tiús

Cinneann leithead agus tiús an ribín an limistéar teagmhála sádrála, comhsheasmhacht friotaíochta leictreach, agus cobhsaíocht leagan amach an mhodúil. I gcás táirgí leathana tanaí busbar, déantar fiú luaineachtaí beaga le linn an rollta a mhéadú sna céimeanna stánphlátála agus foirceannadh ina dhiaidh sin.

2. Maoile Stiall agus Straightness

Bíonn tionchar ag maoile stráice agus díreach ar an gcosán le linn plating stáin, cobhsaíocht teannas, agus slacht na dtorthaí. Is é an t-eascracht lag is cúis leis an stiall dul ar seachrán, rud a fhágann foirceannadh míchothrom nó aga neamhfhónaimh le haghaidh coigeartuithe i bpróisis ina dhiaidh sin.

3. Airíonna Annealing agus Meicniúla

Éilíonn stiallacha copair rollta annealing chun a n-airíonna meicniúla a choigeartú. Tá cruas iomarcach mar thoradh ar annealing neamhleor, rud a chuireann bac ar sádráil agus faoiseamh strus sa mhodúl ina dhiaidh sin; os a choinne sin, is féidir le ró-annealú cobhsaíocht táirgeachta agus comhsheasmhacht tríthoiseach a chur i mbaol.

4. Comhionannas Sciath Stáin

Éilíonn plating stáin tumtha te clúdach iomlán ar dhromchla agus imill an ribín. Déanann sciath atá ró-tanaí dochar do shádráil, agus méadaíonn sciath ró-tiubh tomhaltas ábhair agus féadfaidh sé cur isteach ar chomhsheasmhacht tríthoiseach.

5. Comhsheasmhacht Foirceannadh

Bíonn tionchar ag foirceannadh uathoibríoch ní hamháin ar chuma an táirge ach freisin ar a phacáistiú, a iompar agus a úsáid ina dhiaidh sin. Cinneann fachtóirí cosúil le rialú teannas, meicníochtaí trasnánacha servo-tiomáinte, agus modhanna a athraíonn spool tightness foirceannadh agus ailíniú imeall.

Cén Fáth Atá Tábhacht ar Líne

I dtáirgeadh leanúnach, ní féidir le seiceálacha láimhe aiseolas tráthúil a sholáthar ar éagsúlachtaí leithead agus tiús a tharlaíonn le linn an phróisis rollta. Déanann tomhas léasair ar líne monatóireacht ar dhialltaí tríthoiseacha i bhfíor-am agus cothaítear sonraí chuig an gcomhéadan oibreora, rud a chuireann ar chumas oibreoirí paraiméadair phróisis a choigeartú go pras.

Maidir le déantúsóirí ribíní PV, luíonn luach na cigireachta ar líne ní hamháin táirgí neamhchomhréireacha a bhrath ach freisin éagsúlacht bhaisc go baisc a íoslaghdú agus comhsheasmhacht a fheabhsú le linn táirgeadh leanúnach.

Raon Táirge tipiciúla

Tá toisí críochnaithe coitianta do bhusbharraí PV sa raon ó 3 go 8 mm ar leithead agus 0.2 go 0.4 mm ar tiús. Cinntear ceanglais shonracha maidir le toisí, lamháltais, tiús sciath stáin, agus airíonna meicniúla ag dearadh modúil, próisis sádrála, agus caighdeáin táirgí custaiméirí.

Conclúid

Ní próiseas é déantúsaíocht ribín PV a bhaineann le píosa trealaimh amháin; ina ionad sin, is próiseas leanúnach, comhtháite é a chuimsíonn líníocht sreang, rollta, annealing, stáin plating, cigireacht agus foirceannadh. Chun modúil fótavoltach ard-éifeachtúlachta a mhonarú, tá toisí ribín cobhsaí, straightness maith, sciath stáin aonfhoirmeach, agus airíonna meicniúla inrialaithe bunúsach chun cáilíocht sádrála modúl agus iontaofacht fhadtéarmach a chinntiú.
